Vertikālā planētu lodīšu dzirnavas (pusapļa apaļa tipa)
specifikācija
Vertikālās planetārās lodīšu dzirnavas ir nepieciešama ierīce augsto tehnoloģiju materiālu sajaukšanai, smalkai malšanai, paraugu izgatavošanai, jaunu produktu izstrādei un nelielu partiju ražošanai. Tencan planetārajām lodīšu dzirnavām ir mazs tilpums, augsta efektivitāte, zems trokšņa līmenis un funkcionālas īpašības, kas padara tās par ideālu aprīkojumu pētniecības un attīstības iestādēm, universitātēm un uzņēmumu laboratorijām paraugu iegūšanai (vienlaikus var iegūt četrus paraugus no katras partijas). Izmantojot vakuuma lodīšu dzirnavu traukus, pulverveida paraugus var malt arī vakuuma stāvoklī.
Video
Pārskats
Vertikālās planetārās lodīšu dzirnavas ir nepieciešama ierīce augsto tehnoloģiju materiālu sajaukšanai, smalkai malšanai, paraugu izgatavošanai, jaunu produktu izstrādei un nelielu partiju ražošanai. Tencan planetārajām lodīšu dzirnavām ir mazs tilpums, augsta efektivitāte, zems trokšņa līmenis un funkcionālas īpašības, kas padara tās par ideālu aprīkojumu pētniecības un attīstības iestādēm, universitātēm un uzņēmumu laboratorijām paraugu iegūšanai (vienlaikus var iegūt četrus paraugus no katras partijas). Izmantojot vakuuma lodīšu dzirnavu traukus, pulverveida paraugus var malt arī vakuuma stāvoklī.
Darbības princips
Planetārajām lodīšu dzirnavām bieži vien uz viena rotējošā galda ir uzstādītas četras lodīšu malšanas tvertnes. Kad rotējošais galds griežas, tvertnes ass veic planētas kustības, lodītes un paraugi tvertnēs tiek spēcīgi ietekmēti lielā ātrumā, un paraugi galu galā tiek samalti pulverī. Dzirnavas var samalt dažādus materiālus, izmantojot sauso vai mitro metodi. Maltā pulvera minimālā granularitāte var būt pat 0.1 μm.
Iezīme/priekšrocība

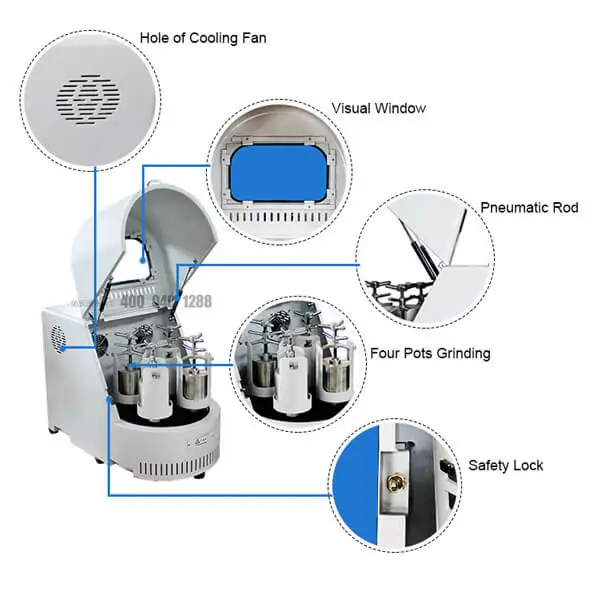

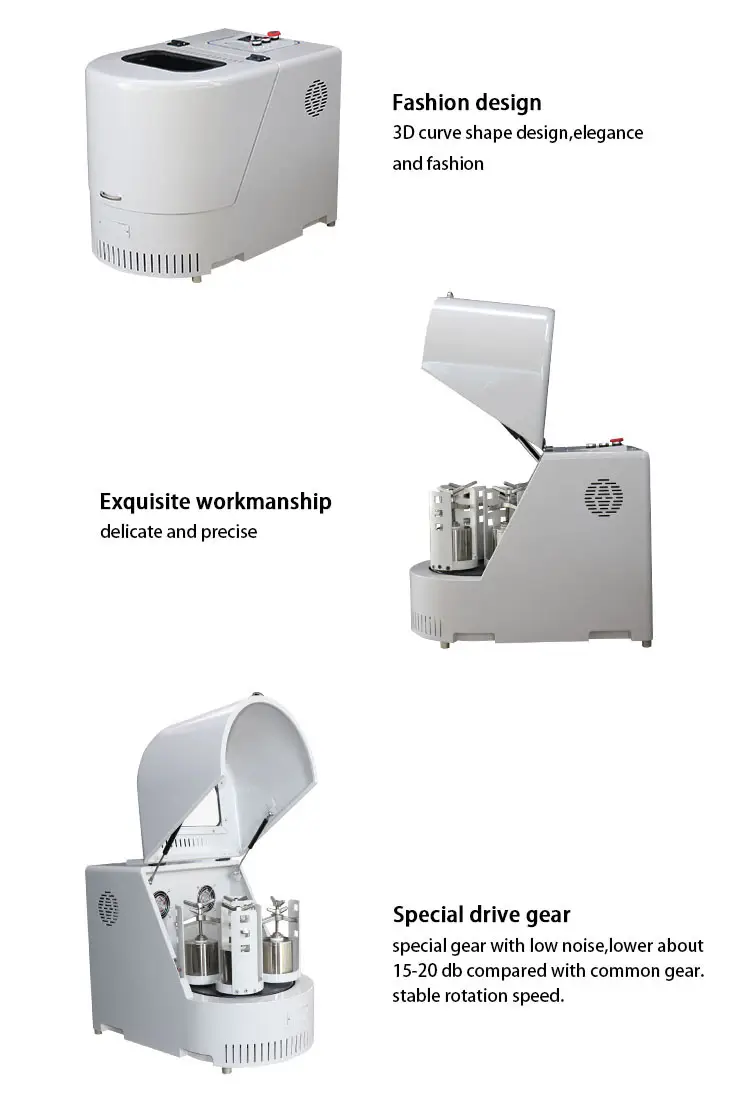

Lodīšu dzirnavu korpuss ir metināts ar biezu tērauda plāksni, kurai ir augsta izturība, triecienizturība, izturība pret deformāciju, smalka meistarība, izturīgs un skaists izskats. Mehānisko detaļu materiāls ir stingri apstrādāts, izmantojot termiskās apstrādes procesu un ciparu vadības apstrādes tehnoloģiju. Pārnesumkārbai ir gandrīz noslēgta rievu konstrukcija, un piedziņas mehānisms ir izgatavots no nodilumizturīga precīzijas zobrata. Mašīnas rāmis un konstrukcija ir pilnībā ņemti vērā, lai nodrošinātu lodīšu dzirnavu stabilu, drošu un uzticamu darbību ilgstošos un lielas slodzes apstākļos, kā arī efektīvi panāktu trokšņa samazināšanas efektu mašīnas darbībā. Šķidrās eļļas pašeļļošanas ierīce ir konstruēta ar zemu trokšņa līmeni un augstu intensitāti, un tā ir aprīkota ar šķidrās eļļas līmeņa mērītāju ērtai nomaiņai. Atbalsta pacelšanas un padeves ierīces ir integrētas. Padeves ierīcē ir iekļauta vibrācijas sijāšanas un iztukšošanas tehnoloģija, lai nodrošinātu vienkāršu un ērtu darbību. Tā nodrošina vienkāršu un ātru dzirnavu trauku pacelšanu, iztukšošanu un iekraušanu, samazina darbietilpību un uzlabo ražošanas efektivitāti. Ar mikrodatora skārienekrānu mašīnas vadība kļūst ērtāka, saskarne ir vienkāršāka un intuitīvāka, viegli var panākt maiņstrāvas vadību uz priekšu un atpakaļ. Tam pieder laika noteikšanas un izslēgšanas atmiņas funkcijas.
Tencan vertikālās planētu lodīšu dzirnavu pusapļa apaļā modeļa priekšrocības
1. Pārnesumu pārvades stabilais griešanās ātrums nodrošina eksperimenta konsekvenci un atkārtojamību.
2. Mašīnā tiek pieņemts planētu kustības princips, kam ir liels ātrums, liela enerģija, augsta efektivitāte un maza granularitāte.
3. Vienlaikus var saražot četrus dažāda izmēra un dažādu materiālu pulvera paraugus.
4. Mašīnu kontrolē frekvences pārveidotājs, jūs varat izvēlēties ideālu griešanās ātrumu atbilstoši paredzamajam eksperimentālajam rezultātam. Pārveidotājs ir aprīkots ar ierīci pret zemspriegumu un pārslodzi, lai aizsargātu motoru.
5. Planētu lodīšu dzirnavām ir izslēgšanas laika, automātiskas rotācijas uz priekšu un atpakaļgaitas funkcijas. Jūs varat brīvi izvēlēties jebkuru darbības režīmu — vienvirziena virzienu, pārmaiņus, secīgi, laika iestatījumus — atbilstoši eksperimentālajām vajadzībām, lai uzlabotu malšanas efektivitāti.
6. Tencan lodīšu dzirnavu tehniskās īpašības: zems smaguma centrs, stabila veiktspēja, kompakta konstrukcija, vienkārša darbība, uzticama drošība, zemāks trokšņa līmenis, nelieli zudumi.
7. Uz mašīnas ir uzstādīts drošības slēdzis, lai novērstu drošības negadījumu, ja drošības vāks tiek atvērts mašīnas darbības laikā.
Datu lapa
Tencan vertikālās planētu lodīšu dzirnavas tehniskā datu lapa(Pusaplis ApaļšTips)
Tehniskās īpašībasVertikālā planētu lodīšu dzirnavas(Pusaplis ApaļšTips) | |
Drive Mode |
Zobratu piedziņa un siksnas piedziņa |
Darbības modelis |
Katrā malšanas reizē var izmantot divus vai četrus dzirnavu traukus |
Maksimālā ietilpība |
Mazāk nekā 1/3 katras dzirnavu burkas tilpuma |
Slīpēšanas materiālu padeves lielums |
Mīksts un kraukšķīgs materiāls≤100mm Cietie materiāli≤3mm |
Izvades galīgais daļiņu izmērs |
Mazākais daļiņu izmērs var sasniegt 0.1Μm |
Rotācijas ātruma attiecība |
1/2 |
Maksimālais nepārtrauktas darbības laiks |
72 Stundas |
Ātruma kontroles režīms |
Frekvences pārveidotājs |
|
Pieejamie dzirnavu burku materiāli |
Volframa karbīds, ahāts, 304 nerūsējošais tērauds, 316L nerūsējošais tērauds, korunds, cirkonijs, neilons, poliuretāns, Alumīnija oksīda keramika, PTFE utt. |
|
Tehnisko parametru tabula(I) vertikālās laboratorijas planētu lodīšu dzirnavas (pusloka apaļa tipa)
| ||||
Modelis Nr |
specifikācija |
Atbilstoši dzirnavu burku izmēri |
Darba pozīcijas |
Piezīmes |
XQM-1A |
1L |
50ml-250ml |
4 |
Cvar saskaņot ar vakuuma dzirnavu podiem no 50 ml līdz 100 ml |
XQM-2A |
2L |
50ml-500ml |
4 |
Cvar saskaņot ar vakuuma dzirnavu podiem no 50 ml līdz 250 ml |
XQM-4A |
4L |
250ml-1000ml |
4 |
Cvar saskaņot ar vakuuma dzirnavu podiem no 50 ml līdz 1000 ml |
XQM-6A |
6L |
500ml-1500ml |
4 |
Cvar saskaņot ar vakuuma dzirnavu podiem no 50 ml līdz 1000 ml |
XQM-8A |
8L |
1L-2L |
4 |
Cvar saskaņot ar vakuuma dzirnavu podiem no 50 ml līdz 1500 ml |
XQM-10A |
10L |
1L-2.5L |
4 |
Cvar saskaņot ar vakuuma dzirnavu katliem no 1 līdz 2 l |
XQM-12A |
12L |
1L-3L |
4 |
Cvar saskaņot ar vakuuma dzirnavu katliem no 1 līdz 2 l |
XQM-16A |
16L |
2L-4L |
4 |
Cvar saskaņot ar vakuuma dzirnavu katliem no 1 līdz 3 l |
|
Tehnisko parametru tabula(II) vertikālās laboratorijas planētu lodīšu dzirnavas (pusapļa apaļa tipa)
| |||||||
ModeļiNē. |
jauda |
spriegums |
Revolūcija |
Rotācija |
Kopā |
Mainīgs darbības laiks |
Troksnis ≤db |
XQM-1A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-2A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-4A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-6A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-8A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-10A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-12A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-16A |
3 |
380V-50Hz |
30-255 |
60-510 |
1-9999 |
1-999 |
60 5 ± |
|
Vertikālās laboratorijas planētu lodīšu dzirnavu (pusapļa apaļa tipa) tehnisko parametru tabula (III)
| ||||
ModeļiNē. |
jauda |
Ātruma kontroles režīms |
Neto svars (Kg) |
Dimensijas (Mm) |
XQM-1A |
0.75 |
Frekvenču kontrole |
80 |
750 * 470 * 590 |
XQM-2A |
0.75 |
Frekvenču kontrole |
80 |
750 * 470 * 590 |
XQM-4A |
0.75 |
Frekvenču kontrole |
80 |
750 * 470 * 590 |
XQM-6A |
0.75 |
Frekvenču kontrole |
80 |
750 * 470 * 590 |
XQM-8A |
1.5 |
Frekvenču kontrole |
132 |
880 * 560 * 670 |
XQM-10A |
1.5 |
Frekvenču kontrole |
132 |
880 * 560 * 670 |
XQM-12A |
1.5 |
Frekvenču kontrole |
132 |
880 * 560 * 670 |
XQM-16A |
3.0 |
Frekvenču kontrole |
205 |
950 * 600 * 710 |
